Едно от най-големите предимства на активната мълниезащита (МИД) е нейният голям радиус на защита. Но как точно се определя колко голяма площ може да защити един мълниеприемник? Това не е произволна стойност, а резултат от прецизно математическо изчисление, регламентирано във френския стандарт NFC 17-102. В тази статия ще Ви покажем формулата и ще обясним кои са трите основни фактора, които определят защитния радиус (Rp) на всеки обект.
"В мълниезащитата няма място за предположения. Всяко решение трябва да бъде подкрепено с точни изчисления, които гарантират сигурност."
.png)
Не съществува един универсален радиус, който да е валиден независимо от височината, нивото на защита и проектния метод. Защитната зона трябва да се определя за конкретната конфигурация.
Вижте активна мълниезащита с МИД и ΔT 30/45/60.
Как да сме сигурни, че един активен гръмоотвод ще защити целия ни имот? В тази статия обясняваме на достъпен език как инженерите изчисляват радиуса на защита (Rp) на мълниеприемник с изпреварващо действие (МИД) по формулата от стандарта NFC 17-102.
Стандартът NFC 17-102: Основата на всичко
Изчисляването на защитния радиус (Rp) не е свободно съчинение, а следва строга формула, дефинирана във френския стандарт NFC 17-102. Този стандарт е гаранция за ефективността и безопасността на системите с изпреварващо действие. Формулата зависи от три основни променливи, които са специфични за всеки обект.
Трите фактора, които определят радиуса на защита (Rp)
1. Ниво на мълниезащита (D)

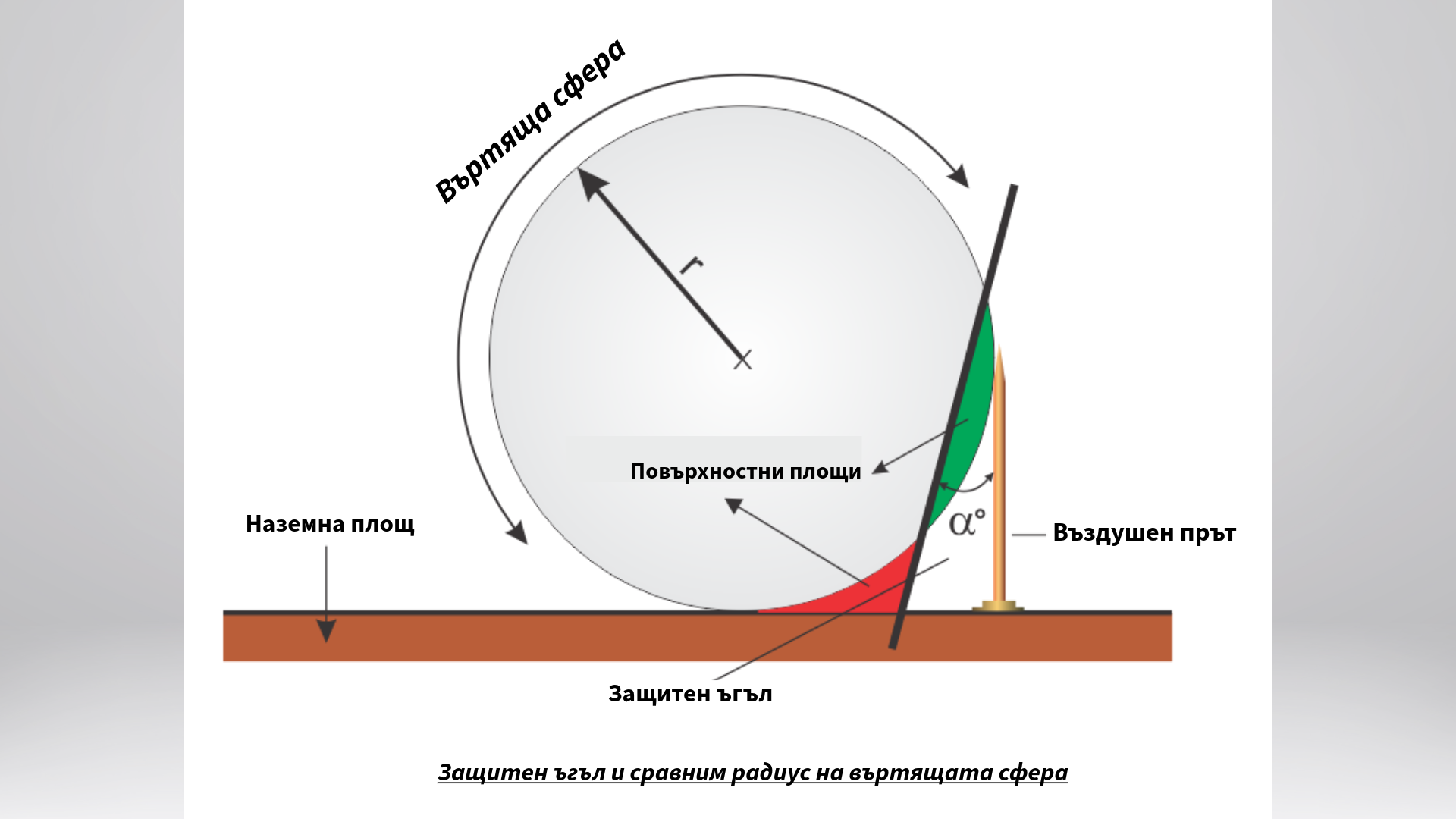

Първата стъпка е да се определи колко "рисков" е обектът. Това се прави чрез оценка на риска. На база на тази оценка, сградата попада в едно от четирите нива на защита (от I до IV). На всяко ниво съответства определен фиктивен радиус на търкалящата се сфера (D):
- Ниво I (много висок риск): D = 20 метра
- Ниво II (висок риск): D = 30 метра
- Ниво III (среден риск): D = 45 метра
- Ниво IV (нисък риск): D = 60 метра
Колкото по-висок е рискът (и по-малко е D), толкова по-малък ще бъде крайният радиус на защита.
2. Ефективна височина на монтаж (h)
Това е реалната височина (в метри) от върха на мълниеприемника до повърхността, която трябва да бъде защитена (напр. билото на покрива, най-високата точка на соларните панели). Колкото по-високо е монтиран мълниеприемникът, толкова по-голям ще бъде неговият радиус на защита на земята.
3. Време на изпреварване на мълниеприемника (Δt)
Това е най-важният технически параметър на самия активен мълниеприемник. Той се измерва в микросекунди (µs) и показва колко "по-рано" мълниеприемникът излъчва своя възходящ лидер в сравнение с обикновен Франклинов прът. Тази стойност се доказва със сертификат от лабораторни тестове за всеки модел МИД. Колкото по-голямо е времето на изпреварване (Δt), толкова по-голям е радиусът на защита. Стандартните модели са с Δt около 60 µs.
Формулата за изчисляване
Формулата, дадена в стандарта, е сложна, но крайният резултат е, че радиусът на защита Rp е функция на тези три параметъра: D, h и Δt. Нашите инженери използват специализиран софтуер, за да извършат тези изчисления прецизно за всеки проект, гарантирайки пълно покритие и оптимално разположение на мълниеприемника.
Как да проверите какво означава радиусът в предложението?
Поискайте да са посочени височината спрямо защитаваната повърхност, проектното ниво и моделът на устройството. Един радиус, откъснат от тези условия, не е достатъчен за оценка на сградата. За покриви на различни височини трябва да се вижда кои части са включени в изчислението.
При бъдеща промяна на мачтата или съоръженията по покрива уведомете проектанта. Допълнително обяснение на параметъра на изделието има в ΔT 30, 45 и 60.
