Изборът на правилната мълниезащита е ключов за безопасността на всяка къща, жилищна сграда, производствен обект или обществена постройка. Добре проектираната система предпазва конструкцията, електроинсталацията и електронното оборудване от директни и индиректни мълниеносни удари.
При избора на мълниезащита разграничете външната система за сградата от мерките за защита на електрическото и електронното оборудване. В тази статия сравняваме пасивната (конвенционална) и активната мълниезащита (ESE), а защитата от пренапрежение (SPD) разглеждаме като допълваща мярка, която не заменя външната система.
В това ръководство ще разгледаме разликите между различните видове мълниезащита, техните предимства, недостатъци, ориентировъчните цени и какви въпроси да обсъдите с проектанта при избора на решение за конкретния обект.
Няма универсална мълниезащита – има правилно избрана система според конкретния обект.
.png)
Как да изберем подходящата мълниезащита?
Изборът на система не зависи единствено от цената. Най-важни са конструкцията на сградата, площта на покрива, височината и нивото на риск.
Тип на сградата
- Еднофамилна къща
- Вила
- Жилищна кооперация
- Офис или бизнес сграда
- Производствен обект
Размер и височина
Колкото по-голяма и по-висока е сградата, толкова по-прецизно трябва да бъде проектирана мълниезащитната система.
Бюджет
- Пасивна система – по-достъпна инвестиция
- Активна система – по-голям защитен радиус
Риск от попадение на мълния
Оценката на риска определя необходимото ниво на защита съгласно БДС EN 62305 и е задължителна част от професионалното проектиране.
Изборът между активна и конвенционална мълниезащита се прави за конкретния обект според геометрията, предназначението, покрива, оценката на риска и приложимите технически изисквания.
За конкретните решения вижте активна мълниезащита с МИД и пасивна (конвенционална) мълниезащита. За проектно решение вижте проектиране на мълниезащита.
Свързани въпроси при планиране на обекта
За следващата стъпка вижте видове гръмоотводи и принцип на действие.
Ако планирате обект в столицата, вижте избор на мълниезащита и подготовка за оглед в София.
Вижте какви видове мълниезащита съществуват, как работят активната и пасивната система и коя е най-подходяща за Вашия обект.

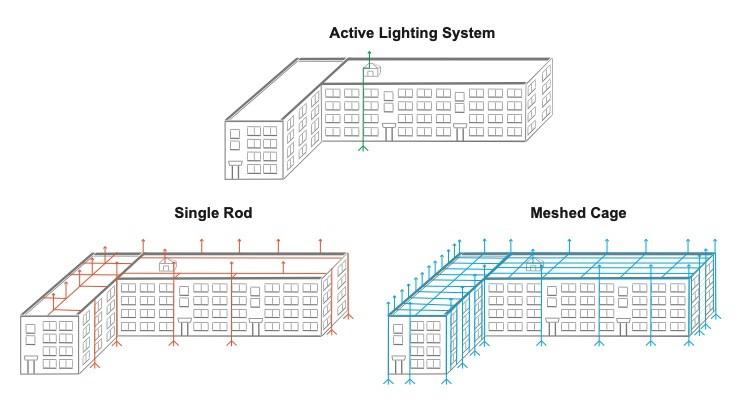

Основни видове мълниезащита
Външната мълниезащита и защитата от пренапрежение изпълняват различни задачи и се разглеждат заедно при проектирането.

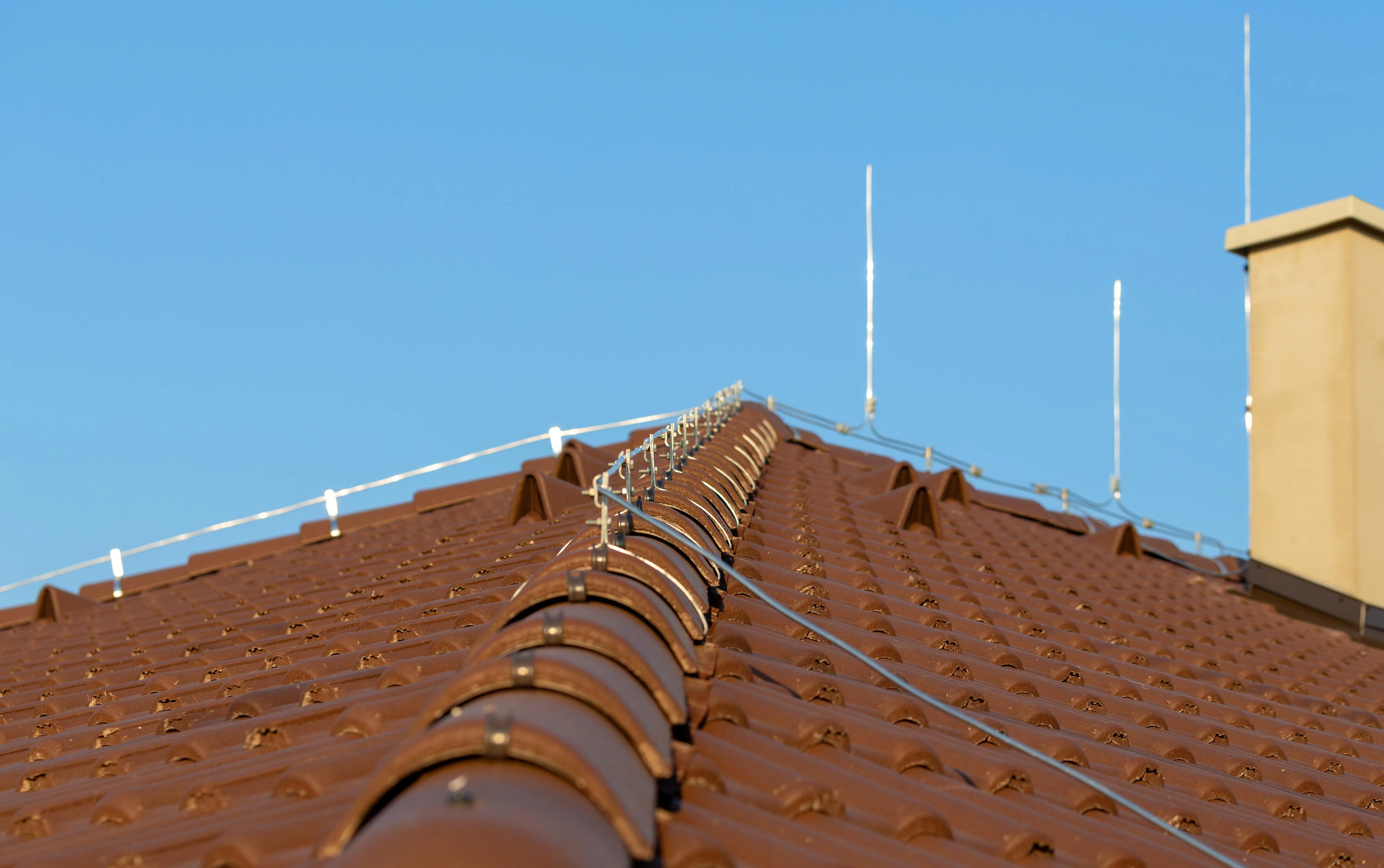

Пасивна (конвенционална) мълниезащита
Пасивната мълниезащита представлява класическата система тип Фарадеев кафез. Тя отвежда електрическия разряд безопасно към земята чрез мълниеприемници, токоотводи и заземителна инсталация.
Състои се от:
- Мълниеприемници
- Токоотводи
- Заземителна система
- Свързващи клеми
Предимства:
- По-ниска цена
- Доказана технология
- Подходяща за къщи и вили
Недостатъци:
- По-малък защитен радиус
- Повече проводници по покрива

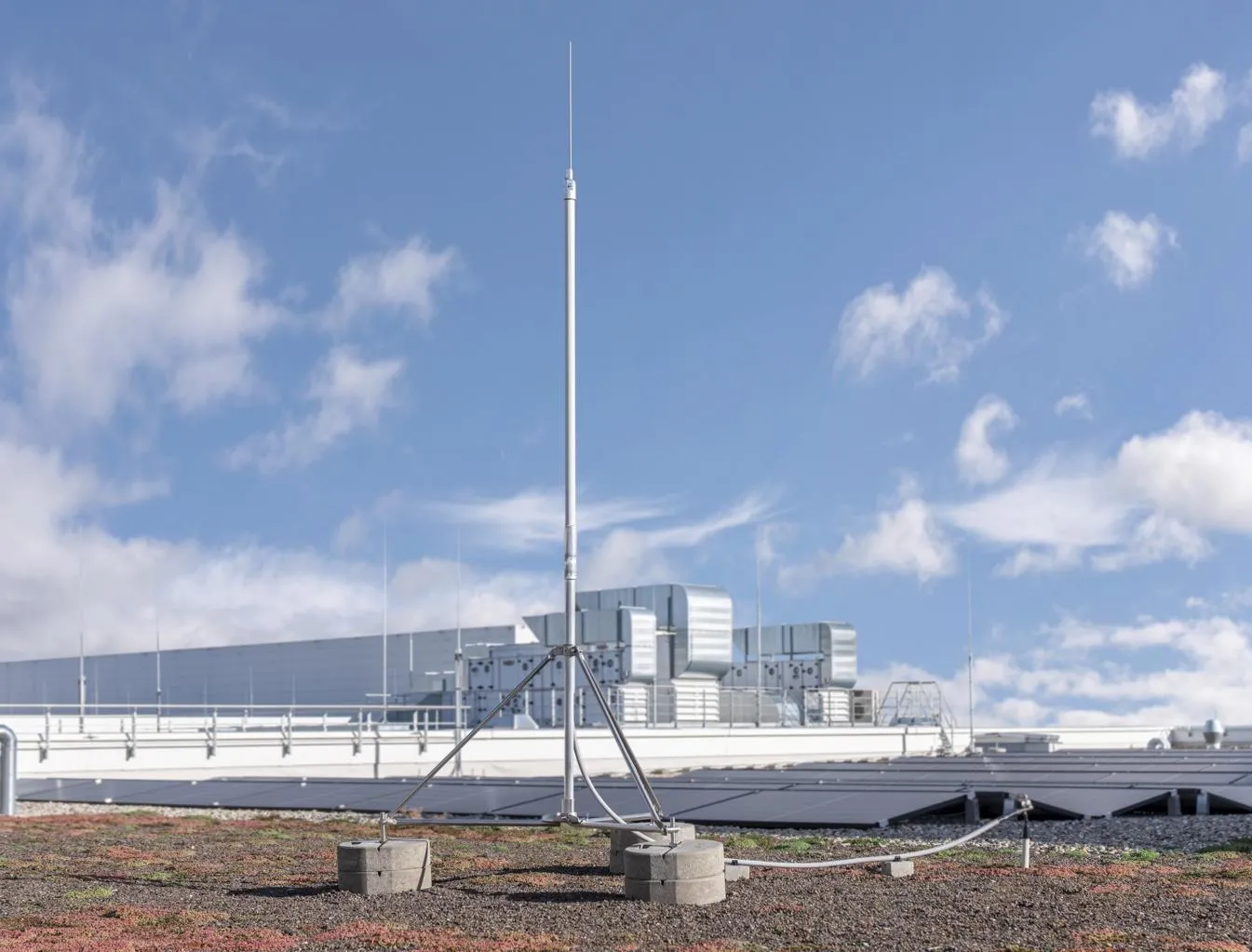

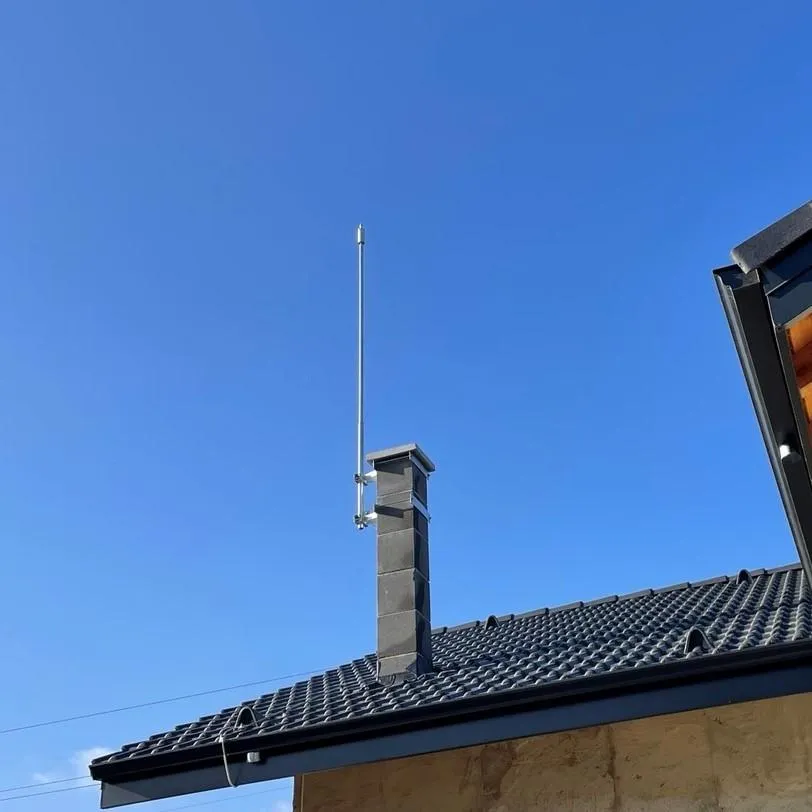

Активна мълниезащита (ESE)
Активната система използва мълниеприемник с изпреварващо действие (ESE), който осигурява по-голяма защитена площ и по-малко конструктивни елементи.
Предимства:
- По-голям радиус
- По-малко компоненти
- По-естетично решение
- Подходяща за големи сгради
Недостатък:
- По-висока първоначална инвестиция

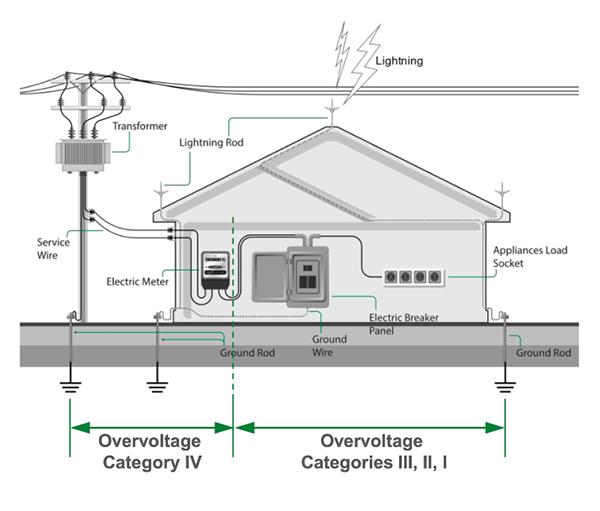

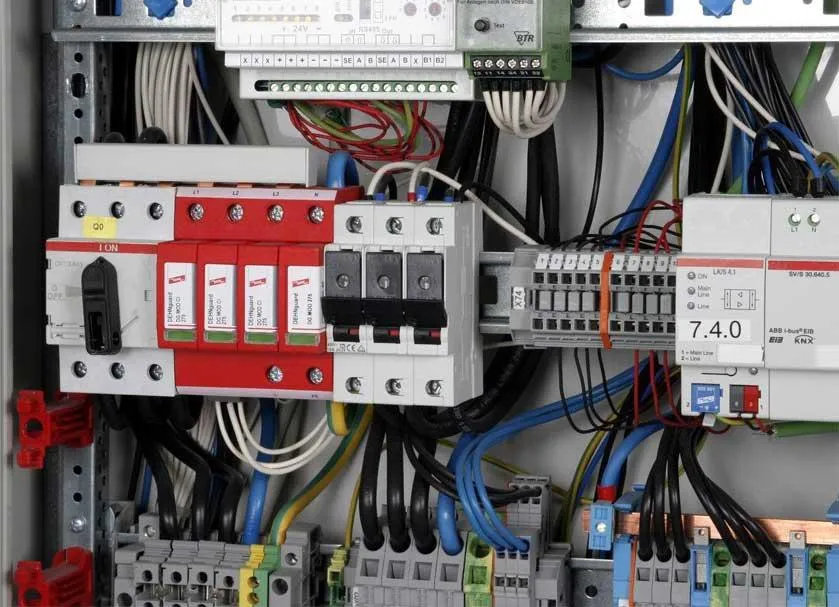

Вътрешна мълниезащита (SPD)
Вътрешната защита предпазва електроуредите и чувствителното оборудване от пренапрежения. Тя винаги допълва външната мълниезащита, а не я заменя.
Включва:
- SPD защити
- Ограничители на пренапрежение
- Защита на електрически табла
- Защита на електроника
Активна или пасивна мълниезащита – коя да изберете?
Изборът между активна и пасивна мълниезащита зависи от размера на сградата, нивото на риск и бюджета. Проектантът трябва да посочи приложимите изисквания и да обоснове избраното решение за конкретния обект.
Радиус на защита
- Пасивна мълниезащита: По-малък защитен обхват.
- Активна мълниезащита: По-голям защитен радиус с един мълниеприемник.
Цена
- Пасивна: По-ниска първоначална инвестиция в зависимост от квадратурата на обекта.
- Активна: По-висока цена на мълниеприемника, но по-малко елементи по покрива и по евтин монтаж (труд)
Компоненти
- Пасивна: Повече проводници, стойки и мълниеприемници.
- Активна: По-малък брой компоненти и по-естетичен монтаж.
Подходяща за
- Пасивна: Еднофамилни къщи, вили и малки сгради.
- Активна: Големи жилищни, индустриални и обществени обекти.
Най-добрият избор не е най-скъпата система, а тази, която е проектирана според конкретния обект и оценката на риска.
Коя система е подходяща за различните сгради?
Не избирайте активна или пасивна система само по квадратурата. За къща, жилищен блок, хале или офис проектантът разглежда геометрията и височината, предназначението, покривното оборудване, условията за заземяване и оценката на риска.
Поискайте предложението да показва как се защитава целият обект и как са съгласувани мълниеприемната част, токоотводите, заземяването и защитата на оборудването.
Колко струват различните видове мълниезащита?
Ориентировъчните цени зависят от площта на покрива, броя токоотводи, вида на заземяването и класа на мълниеприемника.
Ориентировъчни цени за мълниезащита
- Пасивна мълниезащита: €600 – €1 700+.
- Активна мълниезащита: €1 200 – €2 500+.
- Халета: €1 500 – €2 300.
- Жилищни блокове: €2 000 – €3 000.
- Обекти от голям мащаб, заводи и промишлени комплекси: €3 000 – €5 000+.
- Хотели: €2 000 – €3 000.
- Фотоволтаични обекти: €1 800 – €3 000.
Диапазоните са ориентировъчни за изграждане на система. Цените по вид система и по вид обект са различни ориентири и не се събират. Точната оферта се определя след оглед и техническа оценка на обекта. В нея се уточняват материалите, монтажът, заземяването, проектирането, измерванията, документацията и ДДС.
Често задавани въпроси
Коя мълниезащита е по-добра?
Няма универсално по-добра система. Изборът зависи от размера на сградата, нивото на риск и бюджета.
Задължителна ли е мълниезащитата?
За много сгради се изисква оценка на риска и проектиране съгласно БДС EN 62305.
Колко години издържа една система?
При качествени материали и редовна ревизия експлоатационният живот надхвърля 30 години.
Нужно ли е измерване на заземяването?
Да. След монтажа се измерва заземителното съпротивление и се издава технически протокол.
Сравнявайте системите по задача, а не само по име
Първо определете какво се защитава: сградата, открити съоръжения, вътрешните електрически системи или комбинация от тях. След това поискайте обосновка на избраното решение. Списък с предимства на даден продукт не показва дали той покрива геометрията и условията на вашия обект.
Външната система и защитата от пренапрежение имат различни функции. Затова SPD не трябва да се представя като заместител на мълниеприемната част. За подбор на мерките вижте проектиране на мълниезащита, а за разликите между устройствата — SPD тип 1, 2 и 3.
Няма универсална мълниезащита – има правилно проектирана система, съобразена с риска и особеностите на конкретния обект.
