SPD тип 1, тип 2 и тип 3 изпълняват различни роли в координираната защита от импулсни пренапрежения. Тип 1 е предназначен за отвеждане на частични токове на мълния; тип 2 ограничава импулсни пренапрежения в разпределението; тип 3 допълва защитата близо до чувствителното оборудване.
Изборът не се свежда до „най-голямото число върху устройството“. Значение имат захранването, наличната мълниезащита, таблото, заземяването и оборудването. Тази статия допълва общото ни ръководство за защита от пренапрежение с обяснение на типовете.

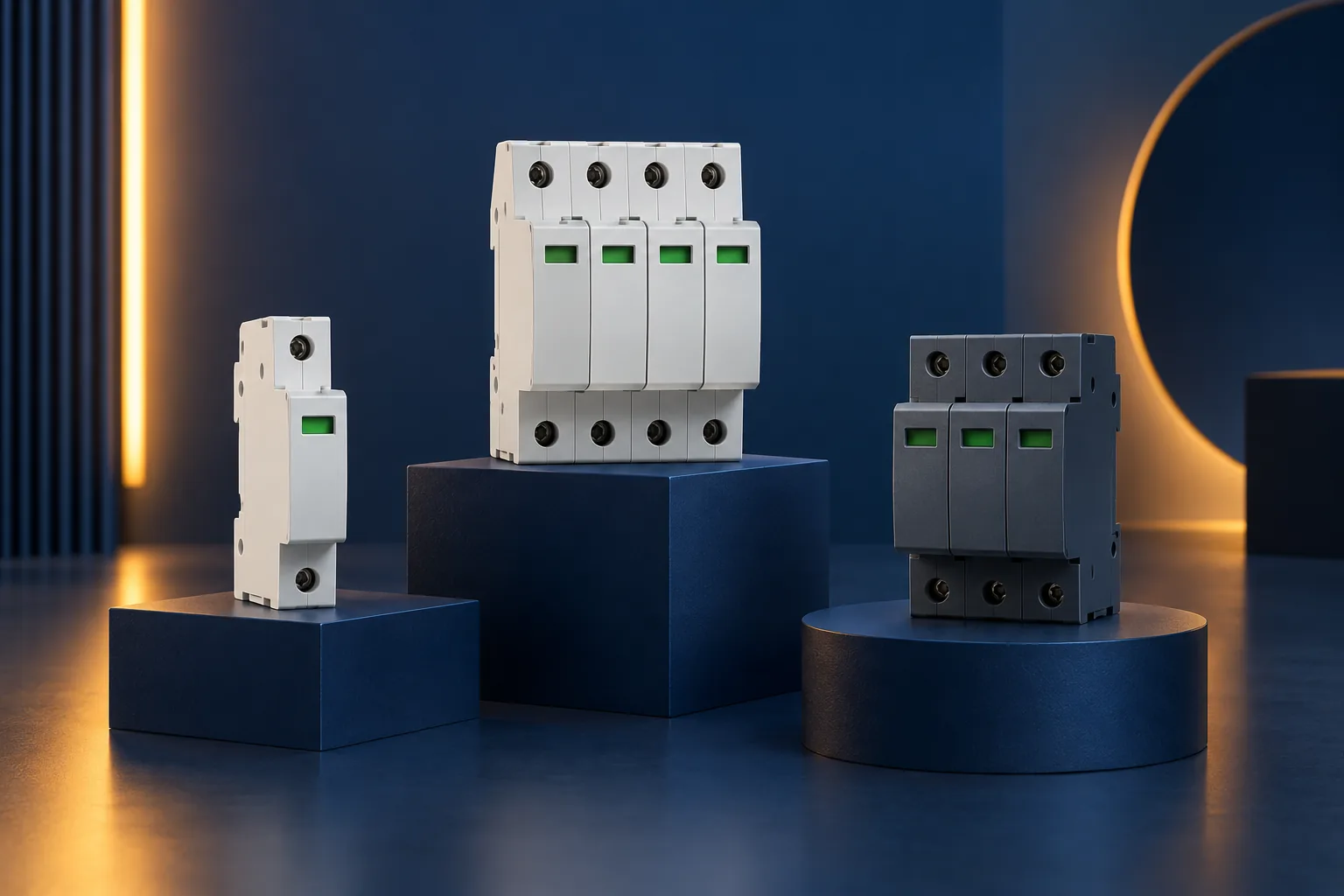

Корицата е генерирана илюстрация на условни устройства, а не препоръка за конкретен модел.
Защитата се избира за цялата инсталация и оборудването, което тя захранва.
.png)
Каква е ролята на всеки тип?
Тип 1: когато трябва да се поеме ток на мълния
Устройството се избира за приложения, при които към инсталацията може да постъпи част от тока на мълнията. При оценката се отчита наличието на външна мълниезащита. Самият надпис „тип 1“ не решава всички въпроси за защитата на крайните уреди.
Тип 2: ограничаване на импулсните пренапрежения
Това е основен елемент на защитата в електрическото разпределение. Изборът и разполагането му се съобразяват с останалите защитни устройства и с необходимото ниво на защита на оборудването.
Тип 3: допълваща защита до чувствителни товари
Тип 3 има по-малка способност за отвеждане на ток и се използва като допълнение към предходните степени. Разклонител с такава защита не замества правилно проектирана защита на инсталацията.
Това разграничение е описано в Ръководство за електрически инсталации на Schneider Electric. Типът е категория на изпитване и приложение, а не класация „добро, по-добро, най-добро“.
Какво означава комбиниран SPD тип 1+2?
Комбинираното устройство съчетава функции на двете степени. Това може да е подходящо решение за определено табло, но не означава автоматично, че всички линии и всички уреди вече са защитени. Електропроектантът трябва да провери цялостната координация.
Каква информация е нужна преди избор?
За смислено предложение подгответе следните данни. Ако не ги знаете, те трябва да се установят при оглед, а не да се предполагат:
- Вид на захранването: еднофазно или трифазно и как е организирана заземителната система.
- Налична външна мълниезащита: проект и информация за последните проверки.
- Състояние на таблото: място за устройства, съществуващи защити и достъп за работа.
- Оборудване: компютри, термопомпа, автоматика, инвертор или други чувствителни товари.
- Други входящи линии: медни комуникационни и сигнални кабели, които също изискват оценка. Вижте какво да уточните за защитата на интернет и PoE видеонаблюдение.
Не отваряйте таблото за снимка на вътрешните връзки. Изпратете наличната документация и снимка на затвореното табло; необходимият технически преглед се извършва от квалифицирано лице.
Кои параметри да бъдат обяснени в офертата?
Поискайте модел, тип, предназначение и основание за избора. Добрата оферта описва и необходимите съпътстващи дейности, вместо да посочва само цена на един модул. Попитайте как се проверява състоянието на устройството и какво се прави при индикация за подмяна.
Schneider Electric подчертава и съгласуването със защитата срещу късо съединение според данните на производителя. Това е част от обяснението на производителя за работата и типовете SPD.
Три грешки при сравнение на решения
- Сравнявате само стойността в kA. Тя има смисъл заедно с типа на изпитване и останалите характеристики.
- Пропускате заземяването и връзките. Качественото устройство е част от система, а не самостоятелна гаранция.
- Приемате една защита за решение на всеки електрически проблем. Уточнете какъв риск трябва да бъде ограничен.
Свързано ръководство: защо SPD, ДТЗ и автоматичният прекъсвач имат различни функции.
Каква е разликата между SPD тип 1, 2 и 3? Вижте ролята им, какво означава тип 1+2 и каква информация е нужна за избор на аресторна защита.
Често задавани въпроси
Трябва ли винаги да има и трите типа?
Не се избира механично по един модул от всеки тип. Нужните степени, комбинирани устройства и местата им се определят за конкретната инсталация.
SPD заменя ли гръмоотвода?
Не. Външната мълниезащита и защитата от пренапрежение изпълняват различни задачи и се разглеждат съвместно.
Мога ли сам да монтирам устройството?
Работата в електрическото табло е за квалифициран специалист. Неправилният избор или свързване може да остави оборудването без очакваната защита.
Колко струва монтажът?
Зависи от устройството, таблото и необходимите промени. Поискайте оферта с отделни позиции за оборудване, монтаж и проверки, за да сравнявате еднакъв обхват.
Избор за вашата инсталация
Разгледайте услугата ни за монтаж на аресторна защита или изпратете запитване с вида на обекта и наличните данни. Ако предстои и промяна на покрива, вижте как да планирате мълниезащитата при ремонт.
Как да разчетете предложение за SPD без да избирате по снимка?
Поискайте в офертата да бъде посочен точният модел, мястото на монтаж и кои линии защитава. Две устройства с еднаква ширина могат да имат различно предназначение. Сравнявайте предложението за цялото табло, включително необходимите допълнения, а не само цената на сменяемия модул.
Собственикът може да подготви снимка на затвореното табло, списък на чувствителните уреди и информация за фотоволтаици, зарядна станция или отделна стопанска постройка. Това помага за първоначалния разговор. Окончателният подбор изисква проверка на инсталацията и указанията на производителя; снимка не е достатъчна за дистанционна схема на свързване.
Какво да поискате след монтажа?
Запазете модела, техническата документация и указанията за индикацията на състоянието. Уточнете кога се проверява устройството и към кого да се обърнете при сигнал за подмяна. При бъдещо разширяване на инсталацията уведомете електротехника за съществуващата защита, за да не се оценява новата част изолирано.
Ясният обхват, проверките и документацията са основа за информирано решение.
