Инвестицията във фотоволтаична централа (ФЕЦ) е умно и дългосрочно решение. Но тази инвестиция е изключително уязвима пред една огромна заплаха – мълниите. Един единствен удар може да унищожи панели, да изгори скъпи инвертори и да спре производството Ви за месеци. В това ръководство ще обясним защо мълниезащитата за фотоволтаици е абсолютно задължителна и какви са трите нива на защита, които ще гарантират Вашето спокойствие и възвръщаемост.
"Цената на мълниезащитата за един соларен парк е нищожна част от общата инвестиция, но тя защитава 100% от нея."

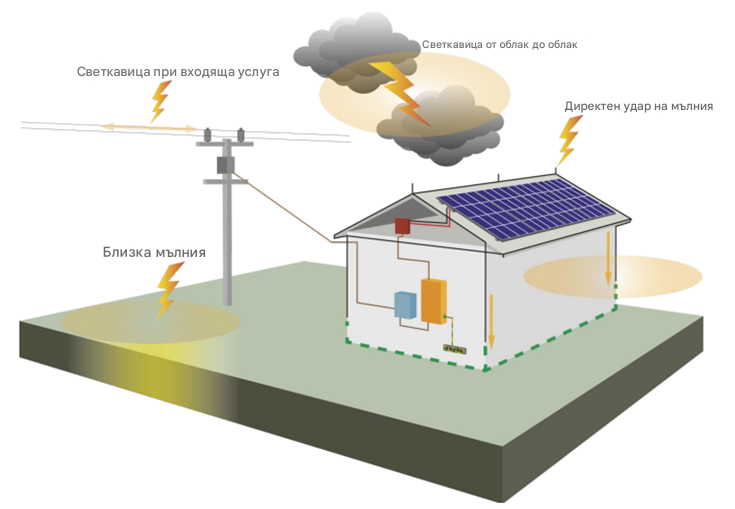

.png)

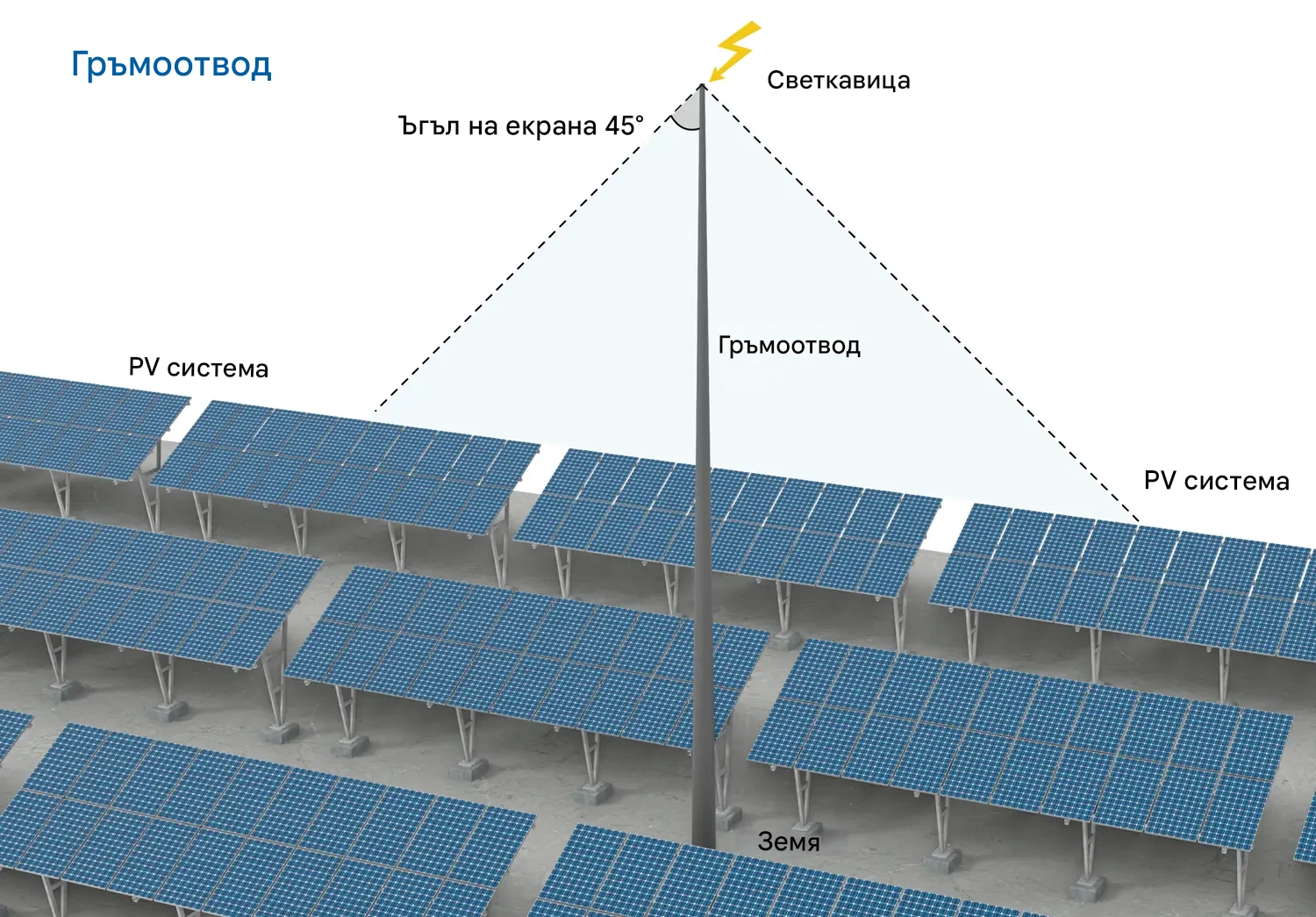

.webp)
При фотоволтаична система външната мълниезащита, заземяването и SPD трябва да се разглеждат координирано с панелите, инвертора и кабелните трасета.
За конкретно решение вижте мълниезащита за фотоволтаици и ФЕЦ, а за защитата от пренапрежение – SPD защита.
Инвестирали сте във фотоволтаици? Не забравяйте най-важното – тяхната защита. В тази статия обясняваме трите задължителни нива на мълниезащита, които ще предпазят Вашите соларни панели, инвертори и цялата система от унищожителната сила на мълниите.
Кои особености на фотоволтаичната система се оценяват?
Фотоволтаичните централи са особено уязвими поради няколко причини:
- Разположение и геометрия: Оценяват се височините, изложението на обекта и връзките между неговите части; металът сам по себе си не привлича мълнии.
- Открито пространство: Често са разположени на открити полета, където са най-високата точка в района.
- Чувствителна електроника: Инверторите и управляващата електроника са изключително скъпи и уязвими на пренапрежение.
Трите задължителни нива на защита за ФЕЦ
За да бъде защитата пълна, тя трябва да се изгради на три нива:

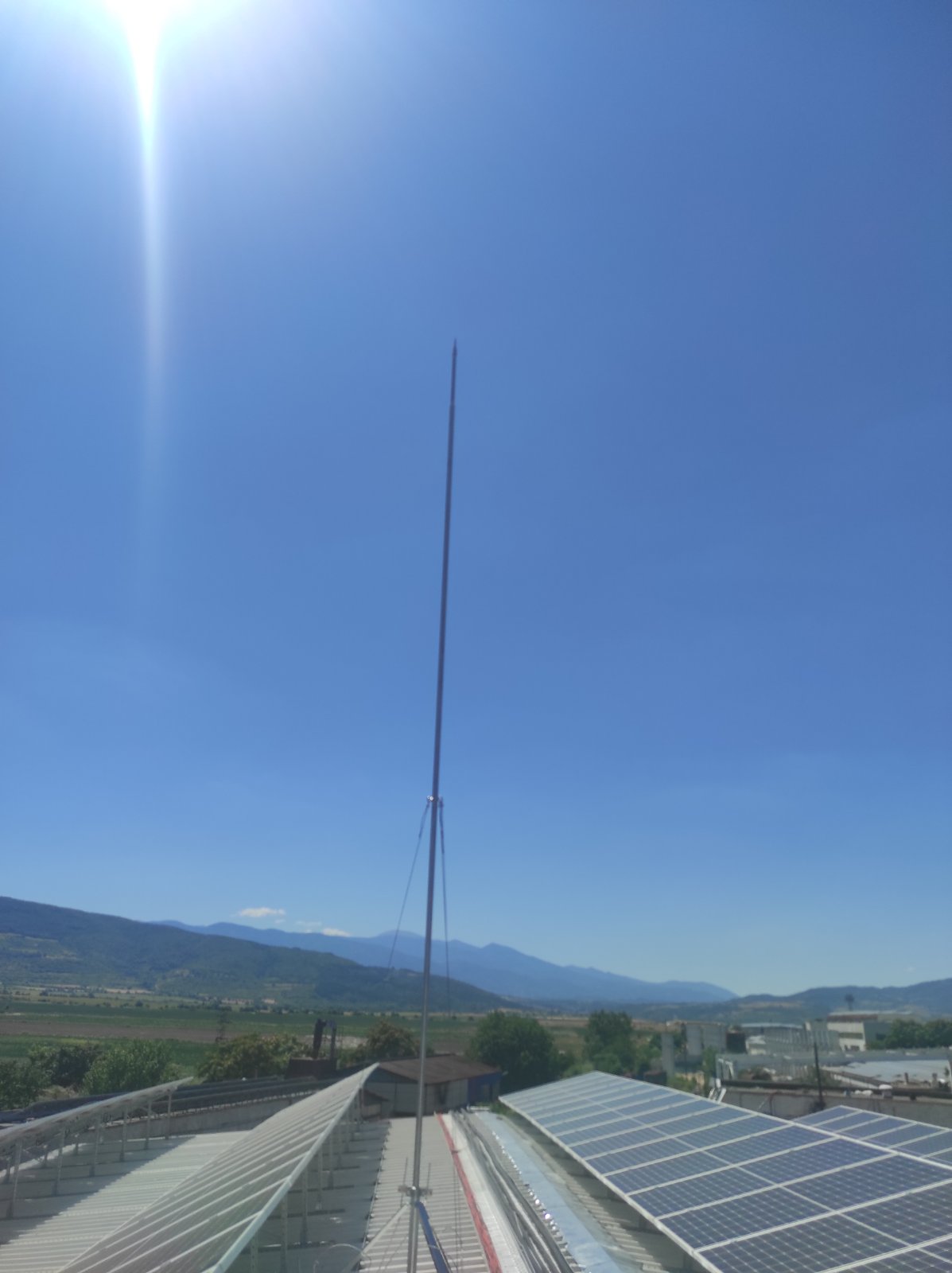

Външна мълниезащита
Проектът определя приемната част, защитавания обем и съгласуването с панелите и носещата конструкция. Изборът между решения не се прави само по площта на парка. Разположението трябва да бъде съобразено и с достъпа за поддръжка и засенчването.
Ниво 2: Аресторна защита (SPD) от DC страната
Дори мълнията да падне наблизо, тя може да индуцира пренапрежение по дългите кабели, които свързват соларните панели (DC страната). За да се предпазят самите панели, се монтира SPD Тип 2 в съединителните кутии (string boxes) или преди инвертора.
Ниво 3: Аресторна защита (SPD) от АС страната
Пренапрежението може да дойде и от външната електропреносна мрежа (АС страната) и да "удари" инвертора в обратна посока. За да се защити най-скъпият компонент – инверторът – се инсталира SPD Тип 1+2 в главното електрическо табло след него.
Не забравяйте заземлението!
Нито една от тези защити няма да работи без надеждна, нискоомна заземителна уредба. За фотоволтаични паркове, ние изграждаме цялостна мрежа за заземяване, която свързва носещата конструкция, мачтите и SPD устройствата, осигурявайки безопасен път за тока към земята.
Какво да уточните преди добавяне на панели върху готов покрив?
Предайте на проектанта на фотоволтаичната система документацията за съществуващата мълниезащита. Посочете планираното разположение на панелите, инвертора и кабелните трасета. Ако тези данни се разглеждат отделно, може да се пропусне необходимостта от координация между двете системи.
Не приемайте, че наличен гръмоотвод автоматично решава защитата на инвертора и всички линии. Уточнете отделно мерките по постояннотоковата и променливотоковата страна и кои устройства са предназначени за съответното приложение. Общото означение SPD не е достатъчно за подбор.
Какво да запазите след изпълнението?
Съберете актуалните схеми, данните за използваните устройства и резултатите от проверките. При бъдещо разширяване дайте този комплект на новия изпълнител. За конкретно решение вижте мълниезащита за фотоволтаици. За общия принцип на устройствата прочетете SPD типове и избор.
Мълниезащитата, заземяването и защитата от пренапрежение на фотоволтаичната инсталация се оценяват съвместно.
